アイソメトリック風ボックスを作る(高機能版)
Transform to isometric box
- charge
- 2020/10/11
アイソメトリック風ボックスを作るスクリプトの高機能版です。
使い方 How to use
平面図にあたる四角形を上に、正面図にあたる四角形を下側左に、側面図にあたる四角形を下側右に配置します。その3つの四角形を選択しスクリプトを実行します。

機能 Function

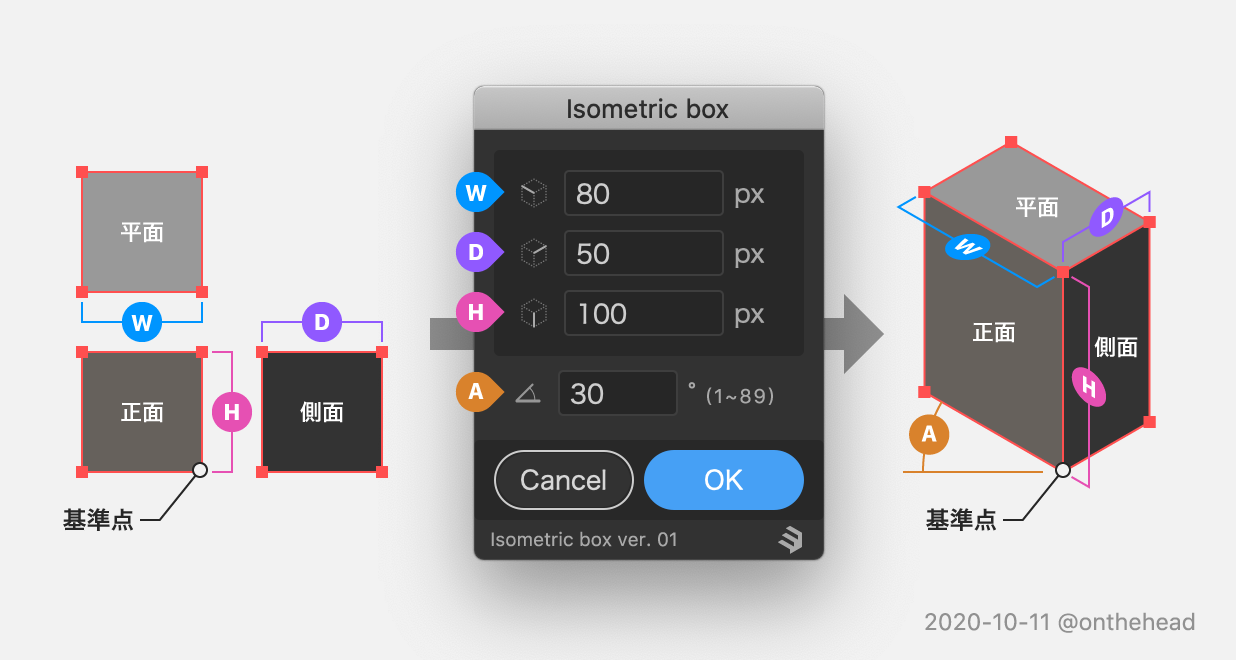

3つの長方形パスを元にアイソメトリック風ボックスへ変換

パスのみに限定されますが、表示されるダイアログから数値を指定できるのが特徴です。(当初販売していたスクリプトになります)
- ダイアログによる数値指定に対応
- 一度変換したものでも再度数値で調整することが可能
- パス以外のオブジェクトには非対応
- 3flab-transform_path_to_isobox_by_dialog.jsx

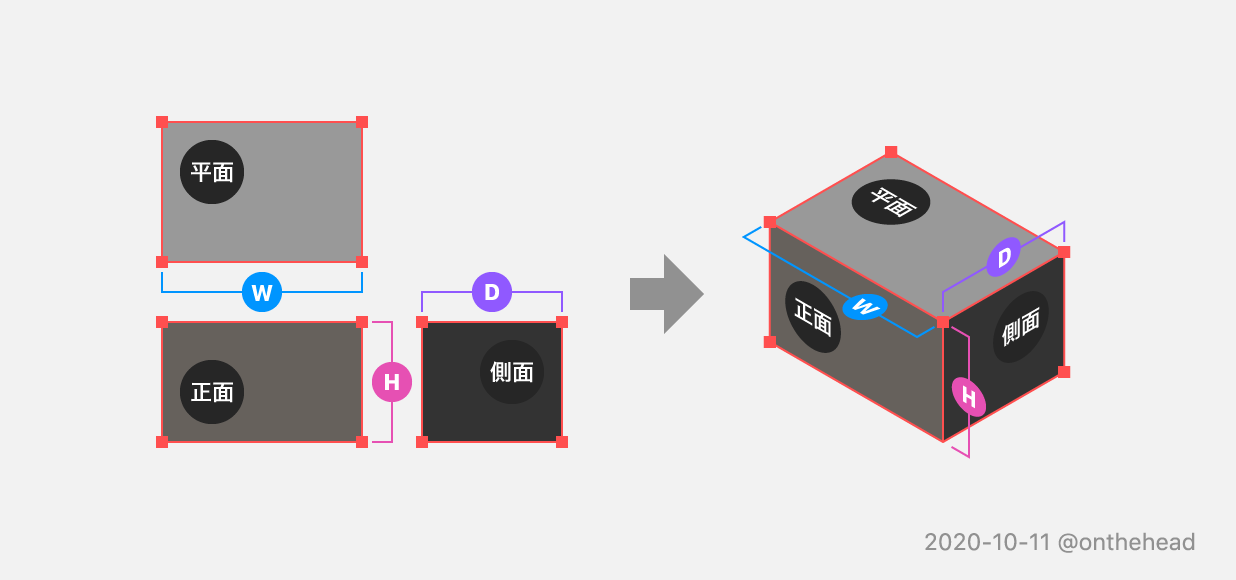

3つの長方形オブジェクトを元にアイソメトリック風ボックスへ変換

パス、グループ、テキストなど、どんなオブジェクトでも変換可能なのが特徴です。
- 様々なオブジェクトに対応
- 数値指定には非対応
- 3flab-transform_items_to_isobox.jsx
各面を個別に変換する版です。
- 3flab-1-transform_item_to_top_surface_of_isobox.jsx
- 3flab-2-transform_item_to_front_surface_of_isobox.jsx
- 3flab-3-transform_item_to_side_surface_of_isobox.jsx

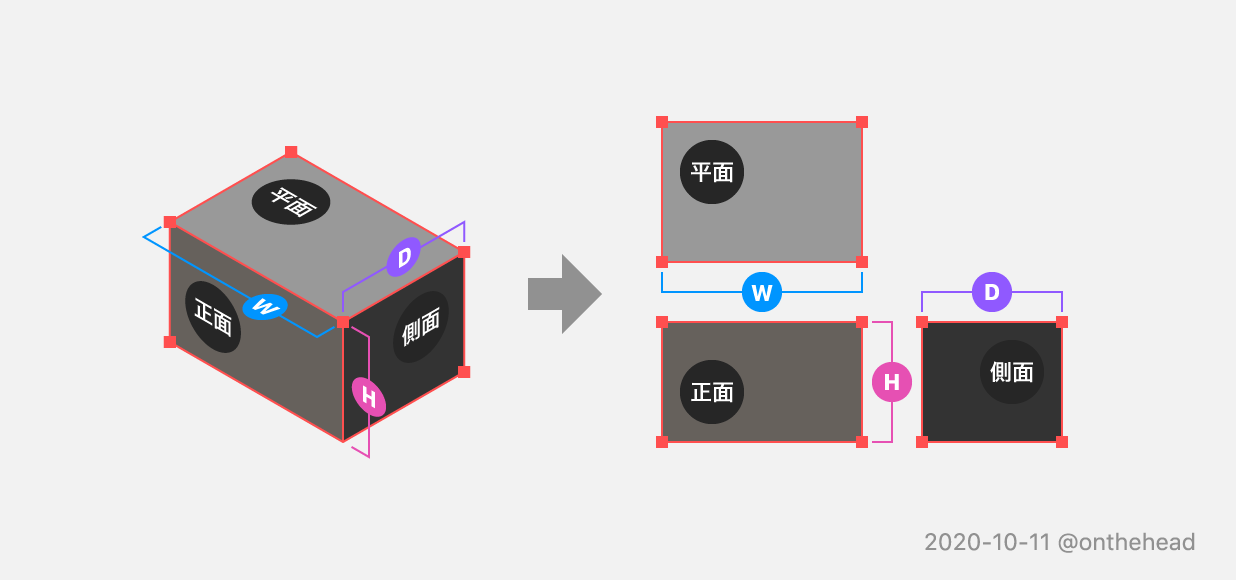

アイソメトリック風ボックスに変換されたオブジェクトを元の状態に戻す

完全に元の状態に戻せるわけではないのでご注意ください。
- 3flab-restore_surfaces_of_isobox.jsx
各面を個別に変換する版です。
- 3flab-1-restore_top_surfaces_of_isobox.jsx
- 3flab-2-restore_front_surfaces_of_isobox.jsx
- 3flab-3-restore_side_surfaces_of_isobox.jsx
サポート環境 Support environment
制作環境:macOS / Illustrator 24.2.1
動作確認:macOS / Illustrator 24.3
ダウンロード Download
カンパ Donation
スクリプトを配布するモチベーションの維持や、スクリプトを作るときのコーヒー代として使わせていただきますので、バックアップしていただけると助かります。
- Paypal: https://www.paypal.me/onthehead
- Amazon 欲しいものリスト: https://www.amazon.jp/hz/wishlist/ls/1594AA5B4MOYM
- Amazon ギフトカード: https://www.amazon.co.jp/gp/product/B004N3APGO/
※受取人の欄に を入力してください。
免責事項 Disclaimer
スクリプトファイル自体の無断転載・無断配布を禁じます。
スクリプトを使用することによる、アプリケーションの不具合やファイルの破損についての責任は負いませんのでご了承ください。
まずは、ai ファイルを複製してからお試しください。
